出口美标专用移动泵车

出口美标专用移动泵车

产品详情

一、产品介绍:

KDFY系列二轮真空辅助移动泵车是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。执行GB/T 5657-1995标准,发动机执行GB1147.1国家标准。该泵组集自吸和无堵塞排污于一体,采用柴油机驱动轴向回流外混式,并通过泵体、叶轮流道的独特设计,使用时不需要安装底阀和灌引水。泵组可吸排含有大颗粒固体和长纤维杂质液体,可广泛适用于市政排污及防涝工程、农业灌溉等。该泵组具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便。

二、产品概述:

产品型号:KDFY;

简单介绍:流量50~120m3/h,扬程 8-80m

结构方式:移动式、固定式

柴油机品牌:上柴 、东风康明斯 、 道依茨  、菲亚特  、 莱恩、潍坊科发等

主要用途:市政排污工程、防洪抗旱工程、农田灌溉工程等

三、使用条件:

1)环境温度≤50,介质温度≤80
2)介质PH值铸铁材质为6-9。
3)介质重度不超过1240kg/m3。
4)吸入管道长度≤12米。

型号说明:

全封闭式移动泵KDFY     100 – 80 -  20

扬程:20m 流量:80m3/h 口径:100mm

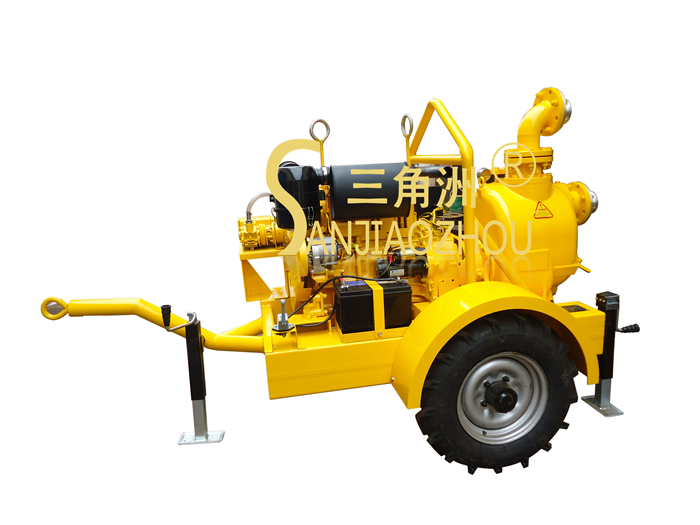

四、产品实物图片:



五、工作原理:

 KDFY系列二轮真空辅助移动泵车,主要由柴油机、联轴器、泵头、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管、真空辅助装置、防雨机柜、二轮移动拖车等组成,泵的结构参见上图。
   泵的工作原理:泵体内设有储液腔、并通过上方的回流孔和 下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统,泵停止工作后,泵内腔已储有一定容积的液体,当泵启动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定真空度,达到自吸的作用。同时配套真空辅助装置,可以实现快速、高效的自吸功能。

六、产品配置

设备名称

数量

备注

柴油机

1

与泵端匹配

自吸排污泵

1

上海黄河泵业

高弹柱销联轴器

1

上海黄河泵业

泵组公用槽钢底座

1

上海黄河泵业

柴油机专用油箱

1

上海黄河泵业

骆驼免维护蓄电瓶

1

骆驼牌

排气消声器

1

 随机

启动开关

1

仪表显示、钥匙开关、点火启动。

真空辅助装置

1


黄色防雨机柜

1

罩住发动机、二门飞翼门设计。

二轮移动拖车

1

汽车充气轮胎、牵引挂条、转向机构

选配部件:

进水管每台(套)配:衬钢丝软管 1条,保尔快速接头1套。

出水管每台(套)配:蓝水带1卷,保尔快速接头1套。

吸水过滤头1个。

七、技术性能参数:

型  号

口径

流量

扬程

轴功率

(mm)

(m3/h)

(m)

(KW)

KDFY 80-80-35

80

80

35

15

KDFY 80-40-50

80

40

50

18.5

KDFY 80-50-60

80

50

60

22

KDFY 100-100-15

100

100

15

7.5

KDFY 100-80-20

100

80

20

7.5

KDFY 100-100-20

100

100

20

11

KDFY 100-100-30

100

100

30

22

KDFY 100-80-45

100

80

45

30

KDFY 100-80-60

100

80

60

37

KDFY 100-80-80

100

80

80

45

KDFY 125-120-20

125

120

20

15

KDFY 150-180-14

150

180

14

15

KDFY 150-180-20

150

180

20

22

KDFY 150-180-30

150

180

30

37

KDFY 150-180-38

150

180

38

55

KDFY 150-400-25

150

400

25

55

KDFY 200-280-14

200

280

14

22

KDFY 200-280-20

200

280

20

37

KDFY 200-300-8

200

300

8

22

KDFY 200-280-28

200

280

28

55

KDFY 200-280-63

200

280

63

90

KDFY 200-350-65

200

350

65

110

KDFY 200-400-32

200

400

32

55

KDFY 250-400-50

250

400

50

90

KDFY 250-450-55

250

450

55

110

KDFY 250-550-32

250

550

32

75

KDFY 250-420-20

250

420

20

45

KDFY 300-500-50

300

500

50

110

KDFY 300-500-55

300

500

55

132

KDFY 300-600-15

300

600

15

55

KDFY 300-800-16

300

800

16

55
