柴油机齿轮油泵

柴油机齿轮油泵

产品详情

一、产品介绍:

KDCB型柴油机齿轮油泵结构简单紧凑.使用和保养方便,本系列泵具良好的自吸性,每次开泵前不须灌入液体,本型泵的润滑是靠输送的液体而自动达到.故日常工作时无须另加润滑液。利用弹性联轴器传递动力可补偿因安装时所引起微小偏差。在泵工作中受到不可避免液压冲击时,能起到较好的缓冲作用。
    KDCB型柴油机齿轮油泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮经氮化处理有较高的硬度和耐磨性。与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输送介质而自动达到。本系列泵结构简单紧凑,使用和保养方便,不锈钢齿轮泵可输送食用油料、饮料等。

二、产品概述:

产品型号:KDCB ;

 简单介绍:口径20-200mm,流量1~600m3/h,扬程 10-250m

结构方式:移动式、固定式

柴油机转速:960-3000r/min

柴油机品牌:常柴、上柴、东风康明斯、道依茨、菲亚特、莱恩、潍坊科发等。

主要用途:于石油、化工、船舶、电力、粮油、食品、医疗、建材、冶金及国防科研等行业

三、使用条件:

    KDCB型柴油机齿轮油泵适用于输送各种有润滑性的液体,温度不高于70,如需高温200,可配用耐高温材料即可,粘度为5×10-5~1.5×10-3m2/s。
    本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体。

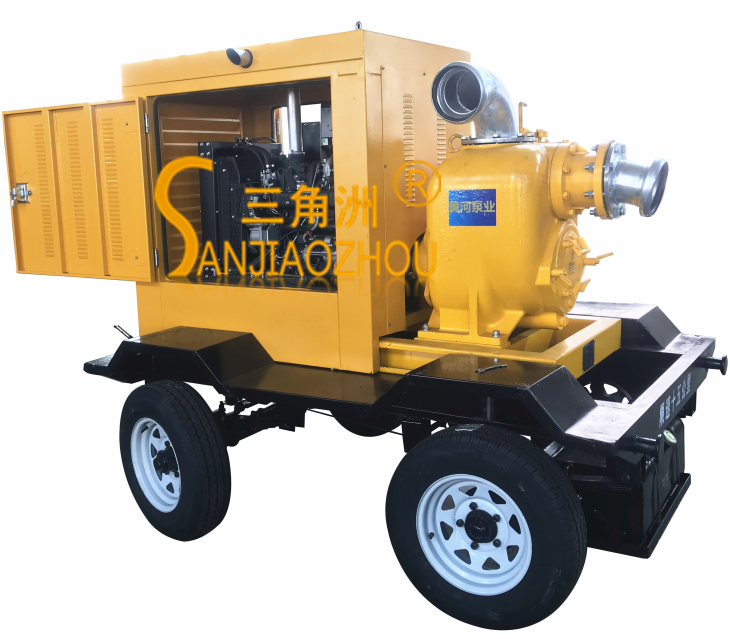

四、产品实物图片:

五、产品配置

设备名称

数量

备注

柴油机

1

与泵端匹配

齿轮油泵

1

上海黄河泵业

联轴器

1

上海黄河泵业

泵组公用槽钢底座

1

上海黄河泵业

排气消声器

1

 随机

四轮小拖车

1


六、结构参考图及工作原理:

齿轮泵是用两个齿轮互啮转动来工作,对介质要求不高。一般的压力在6MPa以下,流量较大。 齿轮油泵在泵体中装有一对回转齿轮,一个主动,一个被动,依靠两齿轮的相互啮合,把泵内的整个工作腔分两个独立的部分。A为吸入腔,B为排出腔。齿轮油泵在运转时主动齿轮带动被动齿轮旋转,当齿轮从啮合到脱开时在吸入侧(A)就形成局部真空,液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(B),齿轮进入啮合时液体被挤出,形成高压液体并经泵排出口排出泵外。

七、技术性能参数:

型号

流量

转速

排出压力

必需汽蚀余量

效率

m3/h

L/min

r/min

Mpa

m

%

KDCB-18.3

1.1

18.3

1400

1.45

5

44

2CY-1.1/1.45

KDCB-33.3

2

33.3

1420

1.45

5

44

2CY-2/1.45

KDCB-55

3.3

55

1400

0.33

7

41

2CY-3.3/0.33

KDCB-83.3

5

83.3

1420

0.33

7

43

2CY-5/0.33

KDCB-135

8

135

940

0.33

5

46

2CY-8/0.33

KDCB-200

12

200

1440

0.33

5

46

2CY-12/0.33

KDCB-300

18

300

960

0.36

5

42

2CY-18/0.36

KDCB-483.3

29

483.3

1440

0.36

5.5

42

2CY-29/0.36

KDCB-633

38

633

970

0.28

6

43

2CY-38/0.28

KDCB-960

58

960

1470

0.28

6.5

43

2CY-58/0.28

KDCB-1200

72

1200

740

 0.6

 7

 43

KDCB-1600

95

1600

980

KDCB-1800

112

1800

740

 0.6

 7.5

 43

KDCB-2500

150

2500

985

KDCB-2850

170

2850

740

 0.6

 8

 44

KDCB-3800

230

3800

989

KDCB-4100

245

4100

743

 0.6

 8

 44

KDCB-5400

325

5400

989

KDCB-5600

330

5600

744

 0.6

 8

 44

KDCB-7600

460

7600

989

KDCB-7000

420

7000

744

 0.6

 8

 44

KDCB-9600

570

9600

989
