真空辅助拖车式移动泵站

真空辅助拖车式移动泵站

产品详情

一、产品介绍:

KDFY系列真空辅助拖车式移动泵站是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。执行GB/T 5657-1995标准,发动机执行GB1147.1国家标准。该泵组集自吸和无堵塞排污于一体,采用柴油机驱动轴向回流外混式,并通过泵体、叶轮流道的独特设计,使用时不需要安装底阀和灌引水。泵组可吸排含有大颗粒固体和长纤维杂质液体,可广泛适用于市政排污及防涝工程、农业灌溉等。该泵组具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便。

二、产品概述:

产品型号:KDFY

简单介绍:流量800~3500m3/h,扬程 7-42m

结构方式:移动式、固定式

柴油机品牌:上柴 、东风康明斯 、 道依茨  、菲亚特  、 莱恩、潍坊科发等。

主要用途:市政排污工程、防洪抗旱工程、农田灌溉工程等.

三、使用条件:

1)环境温度≤50,介质温度≤80

2)介质PH值铸铁材质为6-9.

3)介质重度不超过1240kg/m3。

4)自吸高度不能超过5.5米,连续吸水高度6,吸入管长度12米。

五、型号说明:

真空辅助移动泵站  KDFY  300 – 800 - 32   扬程:32m

流量:800m3/h    口径:300mm

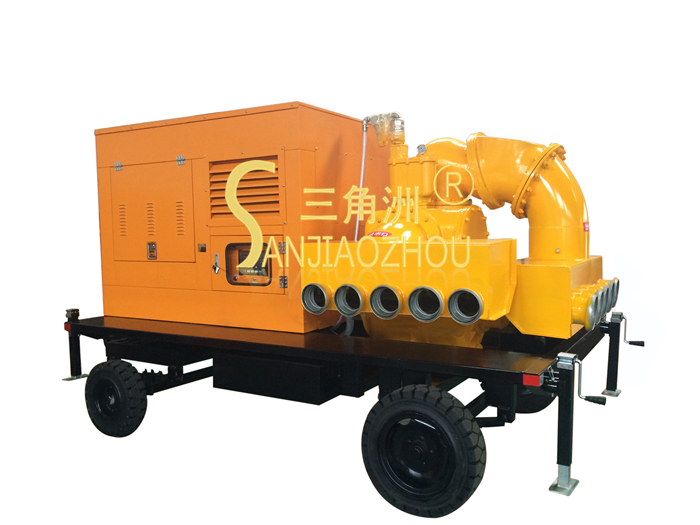

四、产品实物图片:

五、产品配置

产品配置示意图

设备名称

数量

备注

柴油机

1台

与泵端匹配

自吸排污泵

1台

上海黄河泵业

高弹柱销联轴器

1付

上海黄河

泵组公用槽钢底座

1套

上海黄河

柴油机专用油箱

1只

上海黄河

骆驼免维护蓄电瓶

2只

骆驼牌

排气消声器

1只

 随机

启动开关

1只

仪表显示、钥匙开关、点火启动。

黄色防雨机柜

1只

罩住发动机、二门飞翼门设计。

四轮移动拖车

1辆

汽车充气轮胎、牵引挂条、转向机构

选配部件:

进水管每台(套)配:衬钢丝软管 1条,保尔快速接头1套。

出水管每台(套)配:蓝水带1卷,保尔快速接头1套。

吸水过滤头1个。

六、结构参考图及工作原理:

KDFY真空辅助拖车式移动泵站,主要由拖车、柴油机、联轴器、泵头、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管、防雨罩、真空辅助泵等组成,泵的结构参见上图。泵的工作原理:泵体内设有储液腔、并通过上方的回流孔和 下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统,泵停止工作后,泵内腔已储有一定容积的液体,当泵启动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定真空度,达到自吸的作用。七、技术性能参数:

型  号

口径

流量

扬程

轴功率

(mm)

(m3/h)

(m)

(KW)

KDFY300-800-32

300

800

32

110-4

KDFY300-800-37

300

800

37

132-4

KDFY300-800-42

300

800

42

160-4

KDFY300-1000-8

300

1000

18

37-6

KDFY300-1000-10

300

1000

10

45-4

KDFY300-1000-12

300

1000

12

55-4

KDFY300-1000-16

300

1000

16

75-4

KDFY300-1000-20

300

1000

20

90-4

KDFY300-1000-25

300

1000

25

110-4

KDFY300-1000-30

300

1000

30

132-4

KDFY300-1000-35

300

1000

35

160-4

KDFY350-1200-7

350

1200

7

37-6

KDFY350-1200-9

350

1200

9

45-6

KDFY350-1200-11

350

1200

11

55-4

KDFY350-1200-13

350

1200

13

75-4

KDFY350-1200-17

350

1200

17

90-4

KDFY350-1200-22

350

1200

22

110-4

KDFY350-1200-26

350

1200

26

132-4

KDFY400-1800-26

400

1800

26

220-6

KDFY350-1200-30

350

1200

30

160-4

KDFY350-1200-35

350

1200

35

200-4

KDFY350-1500-5.5

350

1500

5.5

37-6

KDFY350-1500-7

350

1500

7

45-6

KDFY350-1500-9

350

1500

9

55-4

KDFY350-1500-11

350

1500

11

75-4

KDFY350-1500-14

350

1500

14

90-4

KDFY350-1500-17

350

1500

17

110-4

KDFY350-1500-20

350

1500

20

132-4

KDFY350-1500-25

350

1500

25

160-4

KDFY350-1500-30

350

1500

30

200-4

KDFY350-1500-35

350

1500

35

220-4

KDFY400-1800-10

400

1800

10

90-4

KDFY400-1800-12

400

1800

12

110-4

KDFY400-1800-15

400

1800

15

132-4

KDFY400-1800-18

400

1800

18

160-4

KDFY400-1800-24

400

1800

24

200-6

KDFY400-1800-30

400

1800

30

250-6

KDFY400-1800-32

400

1800

32

280-4

KDFY400-1800-35

400

1800

35

315-4

KDFY400-2000-9

400

2000

9

90-4

KDFY400-2000-11

400

2000

11

110-4

KDFY400-2000-14

400

2000

14

132-4

KDFY400-2000-17

400

2000

17

160-4

KDFY400-2000-22

400

2000

22

200-4

KDFY400-2000-24

400

2000

24

220-4

KDFY400-2000-28

400

2000

28

250-4

KDFY400-2000-30

400

2000

30

280-4

KDFY400-2000-32

400

2000

32

315-4

KDFY500-2200-8

500

2200

8

90-4

KDFY500-2200-10

500

2200

10

110-4

KDFY500-2200-12

500

2200

12

132-4

KDFY500-2200-15

500

2200

15

160-4

KDFY500-2200-20

500

2200

20

200-4

KDFY500-2200-22

500

2200

22

220-4

KDFY500-2200-28

500

2200

28

250-4

KDFY500-2200-32

500

2200

32

280-4

KDFY500-2200-35

500

2200

35

315-4

KDFY500-3000-8

500

3000

8

110-4

KDFY500-3000-10

500

3000

10

132-4

KDFY500-3000-12

500

3000

12

160-4

KDFY500-3000-15

500

3000

15

200-4

KDFY500-3000-18

500

3000

18

220-4

KDFY500-3000-22

500

3000

22

250-4

KDFY500-3000-25

500

3000

25

280-4

KDFY500-3000-30

500

3000

30

315-4

KDFY600-3500-10

600

3500

10

160-4

KDFY600-3500-13

600

3500

13

200-4

KDFY600-3500-15

600

3500

15

250-4

KDFY600-3500-20

600

3500

20

280-4

KDFY600-3500-25

600

3500

25

315-4

八、产品特点:

柴油机与自吸泵完美组合配上四轮移动拖车和户外防雨罩可在野外作业不受气候限制,操作可设手动 、自动控制。
