柴油机中开双吸消防泵组

柴油机中开双吸消防泵组

产品详情

一、产品介绍:

XBC-KD型柴油机消防泵组是最新照国家标准为GB6245-2006《消防泵性能要求和试验方法》。该系列产品扬程、流量范围广,完全能满足仓库、码头、机场、石油化工、电厂、液化气站、纺织等工矿企业各种场合的消防供水。优点在于大楼电力系统突然断电后电动消防泵无法启动,柴油机消防泵自动启动投入应急供水。

XBC-KD型柴油机消防泵是由柴油机和消防泵组成,泵组形式为卧式、双吸、单级离心消防泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。所以这种柴油机泵组供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

二、产品概述:

产品型号:XBC-KD

简单介绍:进出口径,流量50~6000m3/h,扬程 8-200m

结构方式:移动式、固定式、集装箱式

柴油机转速:960-3000r/min

柴油机品牌:上柴 、东风康明斯 、 道依茨  、菲亚特  、 莱恩、潍坊科发等。

主要用途:消防系统,工业供水系统,热水循环等.

三、使用条件:

1)环境温度≤50,介质温度≤80

2)介质重度不超过1240kg/m3。

3)液位必须要高于泵进水口,禁止无液体空转

四、型号说明:

柴油机双吸泵  XBC - KD 200 –63   扬程:63m

进水口径:200mm

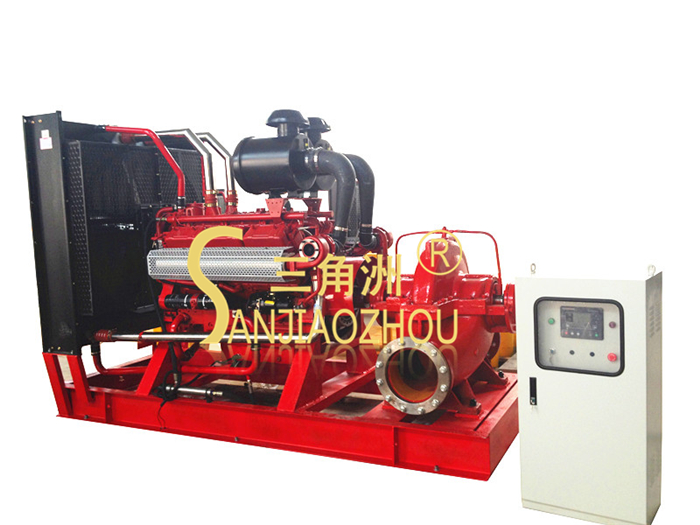

五、产品实物图片:

六、产品配置

产品配置示意图

设备名称

数量

备注

柴油机

1台

与泵端匹配

消防双吸泵

1只

上海黄河泵业

高弹性柱销联轴器

1付

上海黄河泵业

泵组公用槽钢底座

1套

上海黄河泵业

独立油箱

1只

上海黄河泵业

蓄电瓶

2只

骆驼牌

排气消声器

1只

随机

柴油机控制柜

1台

转速、油压、电压、水温、飞车等过载警报显示、启动和停车、紧急停车、故障报警等。

选配部件:

出口 止回阀

1台

法兰连接

出口 防震压力表

1只

装在0.5米铁管上

出口 橡胶钢丝软管

1条

长度1米

进口 底阀(过滤头)

1个


七、结构参考图及工作原理:

XBD-KD柴油机中开泵,进出口均在泵体上,检修时只需吊出泵盖,转子部件可移动进行检修作业,而不需拆卸管路。十分方便,根据需要,柴油机可以在左端也可在右端,方便现场安装。结构上缩短转子部件轴向尺寸,轴的刚性好,运行更稳定可靠。设有泵体密封环,而叶轮密封环为可选用条件。

工作条件:许用工作压力2.5Mpa,根据泵壳承受的最大压力,泵体和泵盖材质采用球墨铸铁(2.0Mpa)、铸钢(2.5Mpa)等。

八、消防全自动控制柜:

机组控制系统

控制系统型号

众智410

性能性点

410:控制系统主要用于控制柴油机水泵机组手动和自动控制、一路市电断电后自动转换启动柴油机的专用配置。它集成了数字化,智能化,网络化,可用于柴油机泵组的启停控制,实时监控和数据测量,报警保护,在市电供应出现偏离设定值或出现断电故障时自动控制柴油机泵组的启动,实现市电和柴动转换。

以微处理器为核心,应用先进技术,备有“三遥”功能,性能稳定,工作可靠。



众智410(标配)

●实现对柴油机泵组的运行参数和精确测量和显示功能


●操作状态和可设置的输入故障点LED指示,各测量参数和报警大屏幕LCD显示


●极宽的直流工作电源输入(8-35V)


●可选的手动、自动(远程控制)工作模式


●具有多种控制保护功能,多种压力、温度显示单位


●具有实时日历、时钟及运行时间累积功能


●具有网络通讯功能,可通过RS485接口实现远程控制


九、技术性能参数:

型号

流量
(m3/h)

扬程
(m)

功率
(KW)

转速
(r/min)

XBC-KD150-78

160

78

55

2950

XBC-KD150-50

160

50

37

2950

XBC-KD200-95

280

96

132

2950

XBC-KD200-63

280

63

75

2950

XBC-KD200-42

280

42

45

2950

XBC-KD250-80

400

80

185

1450

XBC-KD250-39

485

39

75

1450

XBC-KD250-24

485

24

45

1450

XBC-KD250-14

485

14

30

1450

XBC-KD300-90

790

90

320

1450

XBC-KD300-58

790

58

200

1450

XBC-KD300-32

790

32

90

1450

XBC-KD300-19

790

19

55

1450

XBC-KD300-12

790

12

37

1450

XBC-KD350-125

1260

125

680

1450

XBC-KD350-75

1260

75

360

1450

XBC-KD350-44

1260

44

220

1450

XBC-KD350-26

1260

26

132

1450

XBC-KD350-16

1260

16

75

1450

XBC-KD400-90

1620

90

560

1450

XBC-KD400-40

1080

40

185

970

XBC-KD500-98

2020

98

800

970

XBC-KD500-59

2020

59

450

970

XBC-KD500-39

2020

35

280

970

XBC-KD500-22

2020

22

185

970

XBC-KD500-13

2020

13

110

970

XBC-KD600-22

3170

22

250

970

XBC-KD600-32

3170

32

355

970

XBC-KD600-47

3170

47

560

970

XBC-KD600-75

3170

75

900

970

XBC-KD600-100

3170

100

1250

970

XBC-KD800-22

5500

22

450

730

XBC-KD800-32

5500

32

630

730

XBC-KD800-47

5500

47

1000

730

XBC-KD800-76

5500

76

1600

730

十、产品特点:

1.自动起动:柴油水泵机组接到火警/管网压力/停电/或其他启动信号后,在5秒内能自动起动并投入满负荷运行;

2.自动充电:蓄电池可利用市电或柴油机充电电机自动充电,保证机组的顺利起动;

3.自动报警:对柴油机低油压、高水温等故障自动报警保护,在超速时报警并停机;

4.自动预热:使柴油机处于热机备用状态,确保应急工作;

5.直连式:360kw以下柴油水泵机组采用柴油机与水泵通过弹性联轴节直接连接技术,减少了故障点,并使机组的起动时间大大缩短,增加了机组的可靠性和应急性能;

6.用户亦可要求设置其他报警输出(非标准供货);

7.具有遥测、遥信、遥控功能(非标准供货);
