柴油机双吸泵组

柴油机双吸泵组

产品详情

一、产品介绍:

KD系列柴油机抽水泵机组是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。KD型柴油机抽水泵为卧式、单级、水平中开式双吸泵。适用于输送清水或物理、化学性质类似水的其他液体。被输送液体温度不宜高于50℃。水泵机动性能强、广泛用于热水循环,工艺供水系统,消防系统和城市防洪排涝等多种场合。KD型泵的性能范围:流量 50-6000m3/h,扬程8-200m。
1、传动方式:
有直接传动和变速传动。订货时应明确动力机的型号(功率、转速),以便确定联轴器或皮带轮的规格。
2、水泵方向:
向水泵进口看,叶轮一般为逆时针旋转

二、产品概述:

产品型号:KD

简单介绍:流量50~6000m3/h,扬程 8-200m

结构方式:移动式、固定式

柴油机品牌:上柴 、东风康明斯 、 道依茨  、菲亚特  、 莱恩、潍坊科发等。

主要用途:热水循环,工艺供水系统,消防系统等多种场合。

三、使用条件:

1)环境温度≤50℃,介质温度≤80℃。
2)介质PH值铸铁材质为6-9.
3)介质重度不超过1240kg/m3。
4)装底阀、灌引水,水泵吸水高度6米,吸入管长度≤10米。

四、型号说明:

柴油机双吸泵  KD   200  65  扬程:65m  进水口径:200mm

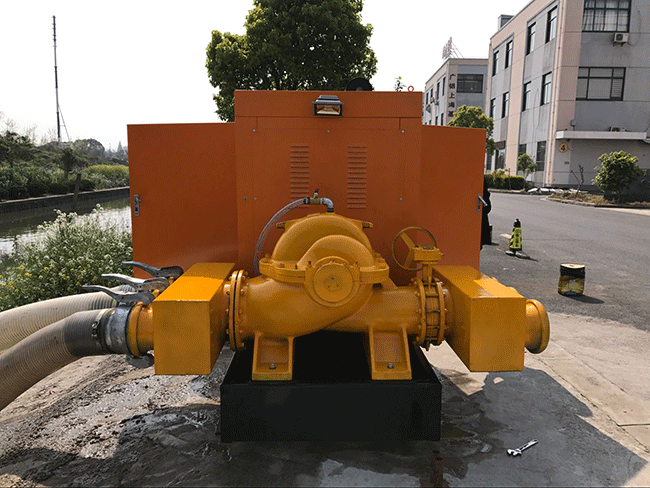

五、产品实物图片:

六、产品配置

产品配置示意图

设备名称

数量

备注

柴油机

1

与泵端匹配

双吸泵头

1

上海黄河泵业

高弹性联轴器

1

上海黄河泵业

泵组公用槽钢底座

1

上海黄河泵业

独立油箱

1

上海黄河泵业

蓄电瓶

2

骆驼牌

排气消声器

1

随机

仪表盘

1

仪表显示、钥匙开关、点火启动

选配部件

出口 90度弯头

1

法兰连接

出口 0.5米铁管

1

无缝钢管、法兰连接

出口 止回阀

1

法兰连接

出口 球阀

1

法兰连接

出口 防震压力表

1

装在0.5米铁管上

进口 90度弯头

1

法兰连接、设有加水口

进口 橡胶钢丝软管

1

长度1

进口 底阀(过滤头)

1


七、结构参考图及工作原理:

入口液体同时进入叶轮中心区域,高速旋转的叶轮在离心力的作用将液体甩出,叶轮中心就形成低压区,入口液体在大气压作用下,源源不断的流向低压区,即进入叶轮中心后又被甩出的循环过程。泵壳中央有一液体吸入与吸入管连接,液体经底阀和吸入管进入泵内,泵壳上的液体排出口与排出管连接,当泵的转速一定时,其压头、流量与叶轮直径有关

八、技术性能参数:

型号

流量
(m3/h)

扬程
(m)

功率
(KW)

转速
(r/min)

KD150-78

160

78

55

2950

KD150-50

160

50

37

2950

KD200-95

280

96

132

2950

KD200-63

280

63

75

2950

KD200-42

280

42

45

2950

KD250-80

400

80

185

1450

KD250-39

485

39

75

1450

KD250-24

485

24

45

1450

KD250-14

485

14

30

1450

KD300-90

790

90

320

1450

KD300-58

790

58

200

1450

KD300-32

790

32

90

1450

KD300-19

790

19

55

1450

KD300-12

790

12

37

1450

KD350-15%

1260

15%

680

1450

KD350-75

1260

75

360

1450

KD350-44

1260

44

220

1450

KD350-26

1260

26

132

1450

KD350-16

1260

16

75

1450

KD400-90

1620

90

560

1450

KD400-40

1080

40

185

970

KD500-98

2020

98

800

970

KD500-59

2020

59

450

970

KD500-39

2020

35

280

970

KD500-22

2020

22

185

970

KD500-13

2020

13

110

970

KD600-22

3170

22

250

970

KD600-32

3170

32

355

970

KD600-47

3170

47

560

970

KD600-75

3170

75

900

970

KD600-100

3170

100

15%0

970

KD800-22

5500

22

450

730

KD800-32

5500

32

630

730

KD800-47

5500

47

1000

730

KD800-76

5500

76

1600

730


九、产品特点:

1.自动起动:柴油水泵机组接到火警/管网压力/停电/或其他启动信号后,在5秒内能自动起动并投入满负荷运行;

2.自动充电:蓄电池可利用市电或柴油机充电电机自动充电,保证机组的顺利起动;

3.自动报警:对柴油机低油压、高水温等故障自动报警保护,在超速时报警并停机;

4.自动预热:使柴油机处于热机备用状态,确保应急工作;

5.直连式:360kw以下柴油水泵机组采用柴油机与水泵通过弹性联轴节直接连接技术,减少了故障点,并使机组的起动时间大大缩短,增加了机组的可靠性和应急性能;

6.用户亦可要求设置其他报警输出(非标准供货);

7.具有遥测、遥信、遥控功能(非标准供货);
