柴油机离心泵组

柴油机离心泵组

产品详情

一、产品介绍:

KDS柴油机离心泵组,选用国内优秀水力模型,采用IS型离心泵ISW型管道泵之性能参数,在一般卧式管道泵的基础上进行巧妙组合设计而成,该产品轴封选用硬质合金机械密封装置,该系列产品具有高效节能、噪音低、性能可靠等优点。符合最新国家机械部JB/T53058-93的标准要求,按国际ISO2858标准设计制造。供输送清水或物理化学性质类似于水的其它液体之用,温度不高于80

二、产品概述:

产品型号:KDS

简单介绍:进出口径32-300mm,流量50~6000m3/h,扬程 8-60m

结构方式:移动式、固定式、集装箱式

柴油机转速:960-3000r/min

柴油机品牌:上柴、东风康明斯、道依茨、菲亚特、莱恩、潍坊科发等。

主要用途:消防系统,工业供水系统,热水循环,泵站、矿山等。

三、使用条件:

1)环境温度≤50℃,介质温度≤80℃,
2)介质重度不超过1240kg/m3。
3)液位必须要高于泵进水口,禁止无液体空转。

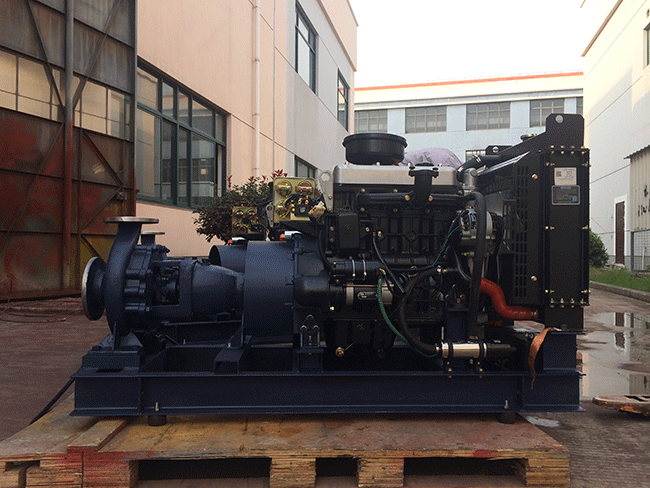

四、产品实物图片:

五、产品配置

产品配置示意图



数 量

 备注

柴油机

1

与泵端匹配

单级离心泵

1

上海黄河泵业

高弹性联轴器

1

与泵端柴油机匹配

泵组公用槽钢底座

1

国标16

独立油箱

1

上海黄河泵业

免维护蓄电瓶

2

阿波罗牌

排气消声器

1

随机

仪表盘

1

仪表显示、钥匙开关、点火启动

选配部件

出口 90度弯头

1

法兰连接

出口 0.5米铁管

1

无缝钢管、法兰连接

出口 止回阀

1

法兰连接

出口 球阀

1

法兰连接

出口 防震压力表

1

装在0.5米铁管上

进口 90度弯头

1

法兰连接、设有加水口

进口 橡胶钢丝软管

1

长度1

进口 底阀(过滤头)

1


六、结构参考图及工作原理:

离心泵在工作时,依靠高速旋转的叶轮,液体在惯性离心力作用下获得了能量以提高了压强。离心泵在工作前,泵体和进口管线必须罐满液体介质,防止气蚀现象发生。当叶轮快速转动时,叶片促使介质很快旋转,旋转着的介质在离心力的作用下从叶轮中飞出,泵内的水被抛出后,叶轮的中心部分形成真空区域。一面不断地吸入液体,一面又不断地给予吸入的液体一定的能量,将液体排出。离心泵便如此连续不断地工作。

七、技术性能参数:

型 号

流量

扬程

转速

轴功率

口径(mm)

(mз/h)

(m)

(r/min)

(KW)

吸入

排出

KDS50-32-125

12.5

20

2900

2.2

50

32

6.3

5

1450

0.55

50

32

KDS50-32-160

12.5

32

2900

3

50

32

6.3

8

1450

0.55

50

32

KDS50-32-200

12.5

50

2900

0.5

50

32

6.3

12.5

1450

0.75

50

32

KDS50-32-250

12.5

80

2900

11

50

32

6.3

20

1450

1.5

50

32

KDS65-50-125

25

20

2900

3

65

50

12.5

5

1450

0.55

65

50

KDS65-50-160

25

32

2900

5.5

65

50

12.5

8

1450

0.75

65

50

KDS65-40-200

25

50

2900

7.5

65

40

12.5

12.5

1450

1.1

65

40

KDS65-40-250

25

80

2900

15

65

40

12.5

20

1450

2.2

65

40

KDS65-40-315

25

125

2900

30

65

40

12.5

32

1450

4

65

40

KDS80-65-125

50

20

2900

5.5

80

65

25

5

1450

0.75

80

65

KDS80-65-160

50

32

2900

7.5

80

65

25

8

1450

1.5

80

65

KDS80-50-200

50

50

2900

15

80

50

25

12.5

1450

2.2

80

50

KDS80-50-250

50

80

2900

22

80

50

25

20

1450

3

80

50

KDS80-50-315

50

125

2900

37

80

50

25

32

1450

5.5

80

50

KDS100-80-125

100

20

2900

11

100

80

50

5

1450

1.5

100

80

KDS100-80-160

100

32

2900

15

100

80

50

8

1450

2.2

100

80

KDS100-65-200

100

50

2900

22

100

65

50

12.5

1450

4

100

65

KDS100-65-250

100

80

2900

37

100

65

50

20

1450

5.5

100

65

KDS100-65-315

100

125

2900

75

100

65

50

32

1450

11

100

65

KDS125-100-200

200

50

2900

45

125

100

100

12.5

1450

7.5

125

100

KDS125-100-250

200

80

2900

75

125

100

100

20

1450

11

125

100

KDS125-100-315

200

125

2900

110

125

100

100

32

1450

15

125

100

KDS125-100-400

100

50

1450

30

125

100

KDS150-125-250

200

20

1450

18.5

150

125

KDS150-125-315

200

32

1450

30

150

125

KDS150-125-400

200

50

1450

45

150

125

KDS200-150-250

400

20

1450

37

200

150

KDS200-150-315

400

32

1450

55

200

150

KDS200-150-400

400

50

1450

90

200

150


八、产品特点:

1.自动起动:柴油水泵机组接到火警/管网压力/停电/或其他启动信号后,在5秒内能自动起动并投入满负荷运行;

2.自动充电:蓄电池可利用市电或柴油机充电电机自动充电,保证机组的顺利起动;

3.自动报警:对柴油机低油压、高水温等故障自动报警保护,在超速时报警并停机;

4.自动预热:使柴油机处于热机备用状态,确保应急工作;

5.直连式:360kw以下柴油水泵机组采用柴油机与水泵通过弹性联轴节直接连接技术,减少了故障点,并使机组的起动时间大大缩短,增加了机组的可靠性和应急性能;

6.用户亦可要求设置其他报警输出(非标准供货);

7.具有遥测、遥信、遥控功能(非标准供货);
