柴油机多级消防泵组

柴油机多级消防泵组

产品详情

一、产品介绍:

    XBC-KDD型柴油机消防泵组是最新照国家标准为GB6245-2006《消防泵性能要求和试验方法》。该系列产品扬程、流量范围广,完全能满足仓库、码头、机场、石油化工、电厂、液化气站、纺织等工矿企业各种场合的消防供水。优点在于大楼电力系统突然断电后电动消防泵无法启动,柴油机消防泵自动启动投入应急供水。
    XBC-KDD型柴油机消防泵是由柴油机和消防泵组成,泵组形式为卧式、单吸、多级离心消防泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

二、产品概述:

产品型号:XBC-KDD

简单介绍:进出口径50-500mm,流量6~650m3/h,扬程 24-650m

结构方式:固定式、移动式

柴油机品牌:上柴、东风康明斯、道依茨、菲亚特、莱恩、潍坊科发等。

主要用途:消防系统等.

三、使用条件:

1)环境温度≤50,介质温度≤80

2)介质重度不超过1240kg/m3。

3)液位必须要高于泵进水口,禁止无液体空转

四、型号说明:

柴油机多级泵 XBC - KDD   25 –30 3

叶轮级数:3级   单级扬程:30m

流量:25m3/h

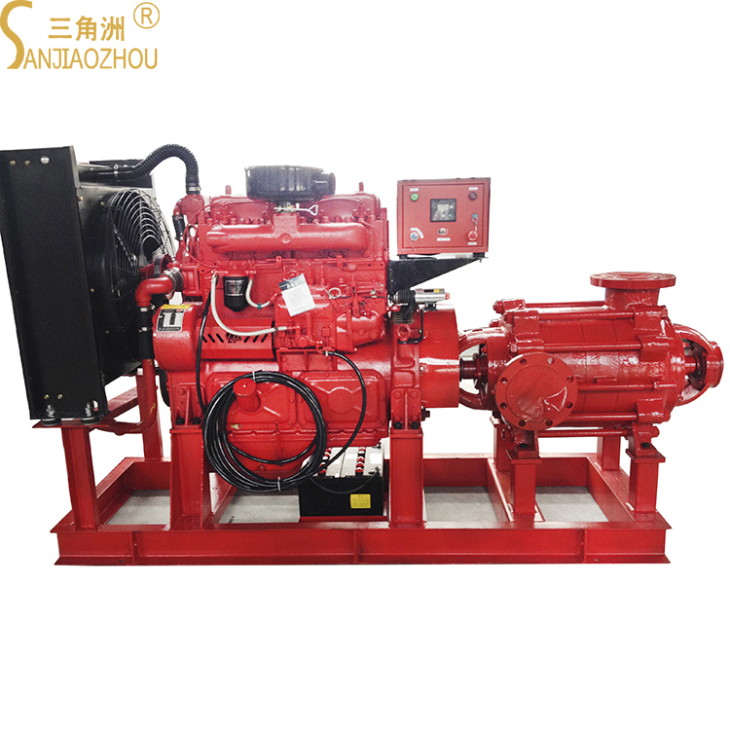

五、产品实物图片:

六、产品配置

产品配置示意图

设备名称

数量

备注

柴油机

1台

与泵端匹配

消防多级泵

1只

上海黄河泵业

高弹性柱销联轴器

1付

上海黄河泵业

泵组公用槽钢底座

1套

上海黄河泵业

独立油箱

1只

上海黄河泵业

蓄电瓶

2只

骆驼牌

排气消声器

1只

随机

柴油机控制柜

1台

转速、油压、电压、水温、飞车等过载警报显示、启动和停车、紧急停车、故障报警等。

选配部件:

出口 止回阀

1台

法兰连接

出口 防震压力表

1只

装在0.5米铁管上

出口 橡胶钢丝软管

1条

长度1米

进口 底阀(过滤头)

1个


七、结构参考图及工作原理:

XBC-KDD柴油机单级消防泵组,进出口均在泵体上,检修时只需移除出泵头,转子部件可移动进行检修作业,而不需拆卸管路。十分方便,根据需要,柴油机可以在左端也可在右端,方便现场安装。结构上缩短转子部件轴向尺寸,轴的刚性好,运行更稳定可靠。设有泵体密封环,而叶轮密封环为可选用条件。
    工作条件:许用工作压力2.5Mpa,根据泵壳承受的最大压力,泵体和泵盖材质采用球墨铸铁(2.0Mpa)、铸钢(2.5Mpa)等。

八、消防全自动控制柜

机组控制系统

控制系统型号

众智410

性能性点

410:控制系统主要用于控制柴油机水泵机组手动和自动控制、一路市电断电后自动转换启动柴油机的专用配置。它集成了数字化,智能化,网络化,可用于柴油机泵组的启停控制,实时监控和数据测量,报警保护,在市电供应出现偏离设定值或出现断电故障时自动控制柴油机泵组的启动,实现市电和柴动转换。

以微处理器为核心,应用先进技术,备有“三遥”功能,性能稳定,工作可靠。

众智410(标配)

●实现对柴油机泵组的运行参数和精确测量和显示功能


●操作状态和可设置的输入故障点LED指示,各测量参数和报警大屏幕LCD显示


●极宽的直流工作电源输入(8-35V)


●可选的手动、自动(远程控制)工作模式


●具有多种控制保护功能,多种压力、温度显示单位


●具有实时日历、时钟及运行时间累积功能


●具有网络通讯功能,可通过RS485接口实现远程控制


型 号

流 量

扬 程
 m

级数

功 率
 KW

转 速
r/min

m3/h

l/s

XBC-KDD6-25

6.3

1.75

50-300

3-18.5

3-18.5

2950

XBC-KDD6-50

6.3

1.75

100-600

2-12

11-55

2950

XBC-KDD12-25

12.5

3.47

50-300

2-12

5.5-30

2950

XBC-KDD12-50

12.5

3.47

150-600

3-12

18.5-75

2950

XBC-KDD25-30

25

6.94

60-300

2-10

11-45

2950

XBC-KDD25-50

25

6.94

150-600

3-12

30-110

2950

XBC-KDD80-30

43

11.94

90-300

3-10

18.5-55

2950

XBC-KDD46-30

46

12.8

60-300

2-10

15-75

2950

XBC-KDD46-50

46

12.78

100-600

2-12

30-132

2950

XBC-KDD85-45

85

23.6

90-405

2-9

37-160

2950

XBC-KDD85-67

85

23.6

201-603

3-9

90-250

2950

XBC-KDD120-50

120

33.3

100-450

2-9

55-220

2950

XBC-KDD155-67

155

43.1

134-603

2-9

90-450

2950

XBC-KDD280-65

280

77.8

195-650

3-10

280-900

2950

XBC-KDD360-40

360

100

80-400

2-10

132-630

2950

XBC-KDD450-60

450

125

120-600

2-10

250-1120

2950

XBC-KDD500-57

500

138.9

192-958

2-10

25--1250

2950

XBC-KDD600-60

500

166.6

120-600

2-10

280-1250

2950

XBC-KDD720-60

720

236

120-540

2-9

355-1600

2950
