柴油机多级泵组

柴油机多级泵组

产品详情

一、产品介绍:

    KDD型柴油机多级泵是由柴油机和多级离心泵组成,泵组形式为卧式、单吸、多级离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。轴向力由平衡盘来平衡。轴封一般采用填料密封,根据用户需要也可采用机械密封。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

二、产品概述:

产品型号:KDD

简单介绍:进出口径50-500mm,流量6~650m3/h,扬程 24-650m

结构方式:固定式、移动式

柴油机转速:960-3000r/min

柴油机品牌:上柴、东风康明斯、道依茨、菲亚特、莱恩、潍坊科发等。

主要用途:矿山,工程城市给排水工程,消防系统等.

三、使用条件:

1)环境温度≤50℃,介质温度≤80℃,
2)介质重度不超过1240kg/m3。
3)液位必须要高于泵进水口,禁止无液体空转。

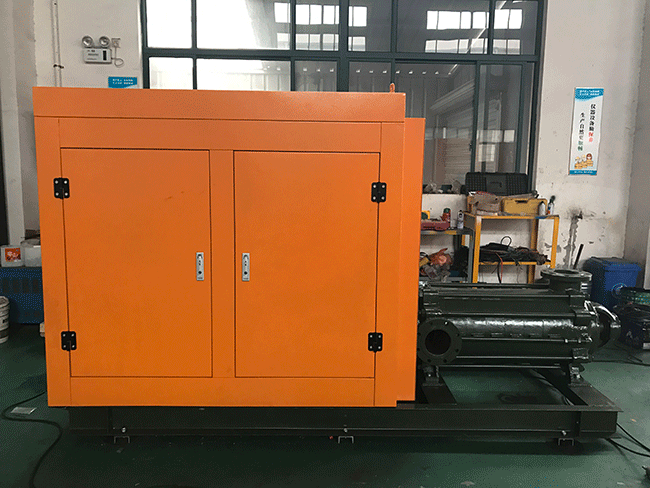

四、产品实物图片:

五、产品配置

产品配置示意图



数 量

 备注

柴油机

1

与泵端匹配

卧式多级泵

1

上海黄河泵业

高弹性联轴器

1

与泵端柴油机匹配

泵组公用槽钢底座

1

国标16

独立油箱

1

上海黄河泵业

免维护蓄电瓶

2

阿波罗牌

排气消声器

1

随机

仪表盘

1

仪表显示、钥匙开关、点火启动

选配部件

出口 90度弯头

1

法兰连接

出口 0.5米铁管

1

无缝钢管、法兰连接

出口 止回阀

1

法兰连接

出口 球阀

1

法兰连接

出口 防震压力表

1

装在0.5米铁管上

进口 90度弯头

1

法兰连接、设有加水口

进口 橡胶钢丝软管

1

长度1

进口 底阀(过滤头)

1


六、结构参考图及工作原理:

驱动机通过泵轴带动叶轮旋转产生离心力,在离心力作用下,液体沿叶片流道被甩向叶轮出口,液体经蜗壳收集送入排出管。液体从叶轮获得能量,使压力能和速度能均增加,并依靠此能量将液体输送到工作地点。在液体被甩向叶轮出口的同时,叶轮入口中心处形成了低压,在吸液罐和叶轮中心处的液体之间就产生了压差,吸液罐中的液体在这个压差作用下,不断地经吸入管路及泵的吸入室进入叶轮中。

七、技术性能参数:

八、产品特点:

1.自动起动:柴油水泵机组接到火警/管网压力/停电/或其他启动信号后,在5秒内能自动起动并投入满负荷运行;

2.自动充电:蓄电池可利用市电或柴油机充电电机自动充电,保证机组的顺利起动;

3.自动报警:对柴油机低油压、高水温等故障自动报警保护,在超速时报警并停机;

4.自动预热:使柴油机处于热机备用状态,确保应急工作;

5.直连式:360kw以下柴油水泵机组采用柴油机与水泵通过弹性联轴节直接连接技术,减少了故障点,并使机组的起动时间大大缩短,增加了机组的可靠性和应急性能;

6.用户亦可要求设置其他报警输出(非标准供货);

7.具有遥测、遥信、遥控功能(非标准供货);
